S7-1500之间通过程序建立TCP通信(PLC_1侧）

１．在 PLC_1 的 OB1 中调用“TCON” 通信指令

① 在第一个 CPU 中调用发送通信指令，进入 “Project tree” > “ PLC_1” > “Program blocks” > “OB1” 主程序中，从右侧窗口 “Instructions” > “Communications” > “OPEN User Communications”下调用 “TCON” 指令，创建连接，如图1.所示。

图1. 调用“TCON”通信指令

② 创建DB2 分配连接参数，见图2所示

图2. 创建连接数据块 DB2(Con_DB)

③ 定义PLC_1的 “TCON”连接参数
PLC_1 的 TCON 指令的连接参数需要在指令下方的属性窗口“Properties”> “Configuration”>“Connection parameter”中设置，如图3.所示。

图3. 定义 TCON 连接参数
连接参数说明：

2．定义 PLC_1 的“TSEND”发送通信块接口参数

①　调用 “TSEND” 在OB1内调用 发送100个字节数据到PLC2中

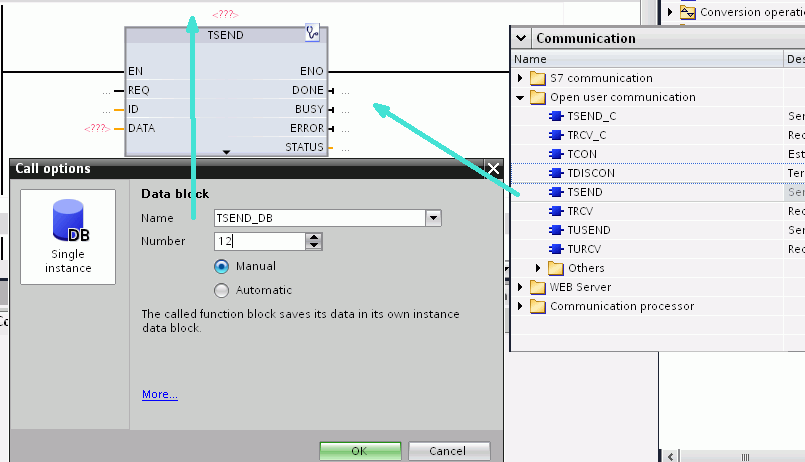

进入 “Project tree” > “ PLC_1” > “Program blocks” > “OB1” 主程序中，从右侧窗口 “Instructions” > “Communications” > “OPEN User Communications”下调用 “TSEND” 指令，，如图4.所示。

图4. 调用 TSEND
②　创建并定义PLC_1的发送数据区 DB 块。

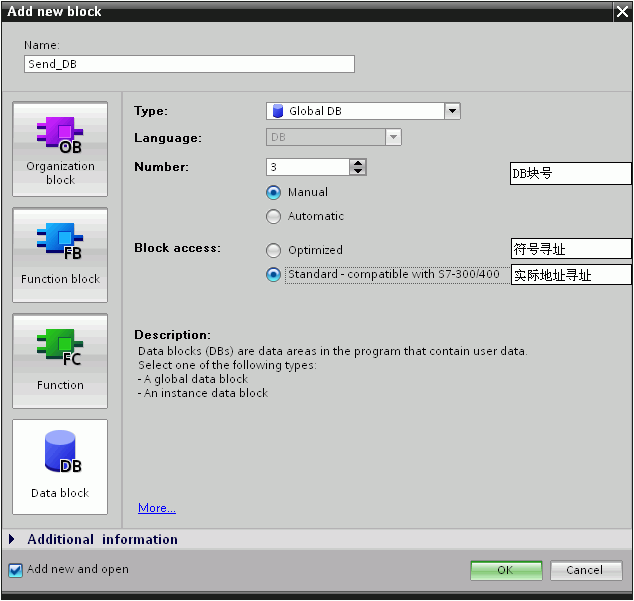

通过“Project tree”>“PLC_1”>“Program blocks”>“Add new block”，选择“Data block” 创建 DB 块，选择绝对寻址，点击“OK”键，定义发送数据区为 100个字节的数组，如图4.及图5.所示。

图5. 创建发送数据区 DB 块
注意：对于双边编程通信的 CPU ，如果通信数据区使用 DB 块，既可以将 DB 块定义成符号寻址，也可以定义成绝对寻址。使用指针寻址方式，必须创建绝对寻址的 DB 块。

图6. 定义发送数据区为字节类型的数组 图 PLC1_TSENDC_DATA

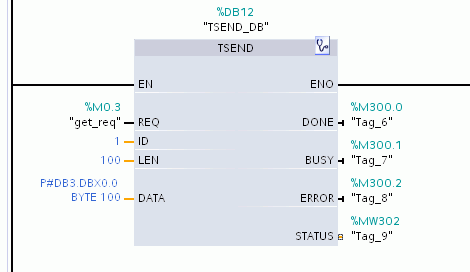

③　定义 PLC_1 的“TSEND”发送通信块接口参数，如图7.所示。

图7. 定义 TSEND 接口参数
参数说明：
输入接口参数：

输出接口参数：

3．在 PLC_1 的OB1中调用接收指令T_CV 并配置基本参数

为了实现 PLC_1 接收来自 PLC_2 的数据，则在 PLC_1 中调用接收指令T_RCV 并配置基本参数。

①　创建并定义PLC_1的接收数据区 DB 块。
通过“Project tree”>“PLC_1”>“Program blocks”>“Add new block”，选择“Data block” 创建 DB 块，选择绝对寻址，点击“OK”键，定义发送数据区为 100个字节的数组，如图7.及图8.所示。

图8. 创建接收数据区 DB 块
注意：对于双边编程通信的 CPU ，如果通信数据区使用 DB 块，既可以将 DB 块定义成符号寻址，也可以定义成绝对寻址。使用指针寻址方式，必须创建绝对寻址的 DB 块。

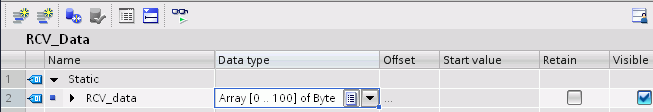

图9. 定义接收数据区为字节类型的数组

②　调用 “TRCV” 在OB1内调用

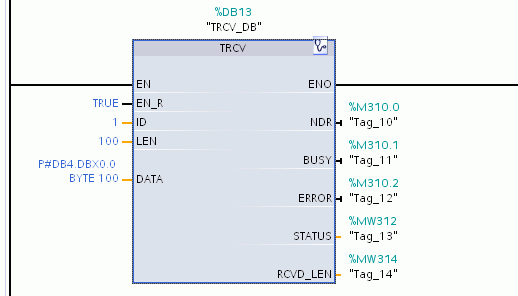

进入 “Project tree” > “ PLC_1” > “Program blocks” > “OB1” 主程序中，从右侧窗口 “Instructions” > “Communications” > “OPEN User Communications”下调用 “TRCV” 指令，配置接口参数，，如图10.所示。

图10. 调用 TRCV 指令并配置接口参数

参数说明：
输入接口参数：

输出接口参数：

注意：LEN设置为 65535 可以接收变长数据。

在PLC_2侧的编程参见:S7-1500之间通过程序建立TCP通信(PLC_2侧）
