PROFINET IO 设备的 GSD 文件导入到 STEP 7-Micro/WIN SMART 中

添加GSD文件

在进行 PROFINET 通信配置之前，需要将 PROFINET IO 设备的 GSD 文件导入到 STEP 7-Micro/WIN SMART 中。

什么是GSD文件？

GSD（ General Station Description ）文件即通用站描述文件，用于存储设备属性，使用GSDML（通用站描述标记语言）确定其结构和规则；通常GSD文件的后缀名为.XML。

从何处获取GSD文件？

可从所使用的 PROFINET IO 设备的制造商处获取到该设备的 GSD 文件，然后将其导入到 STEP 7-Micro/WIN SMART 中

例如：S7-200 SMART 要和 V90PN 通信，可以从以下链接地址获取到 V90PN 的 GSD 文件

https://support.industry.siemens.com/cs/cn/en/view/109737269

使用 STEP 7-Micro/WIN SMART 导入 GSD 文件，对 GSD 版本的要求？

支持GSD V2.33 或更早版本，软件会根据 GSDML 模式 V2.33 对 GSDML文件进行验证。如果对象通过验证，STEP 7-Micro/WIN SMART 会将其置于目录中。

对于高于V2.33的GSD文件，也可以进行导入，但STEP 7-Micro/WIN SMART不会验证 GSDXML 模式。属性"RequiredSchemaVersion"指定版本高于 V2.33 的所有对象（包括DAP（设备访问点）、模块和子模块）均会被忽略。

STEP 7-Micro/WIN SMART 不会对其描述进行检查，也不会将其置于设备目录中。

添加GSD文件步骤

1、从设备制造商处获取GSD文件，并且将该文件（如是压缩包，需提前解压缩）存储在某个路径下，本示例GSD文件存储路径为D:\PROFINET_test。

2、打开STEP 7-Micro/WIN SMART，点击菜单栏的文件菜单>GSDML管理。如图1.点击GSDML管理 所示。

图1.点击GSDML管理

3、在弹出的对话框中选择浏览，如图2.GSDML管理中点击浏览 所示。

图2.GSDML管理中点击浏览

4、找到存储GSD文件的路径，选择文件并打开，如图3.路径中选择文件并打开 所示。

图3.路径中选择文件并打开

5、如图4.GSD文件导入完毕所示，已经将 V90PN 导入至 STEP 7-Micro/WIN SMART 中。

图4.GSD文件导入完毕

如何删除GSD文件？

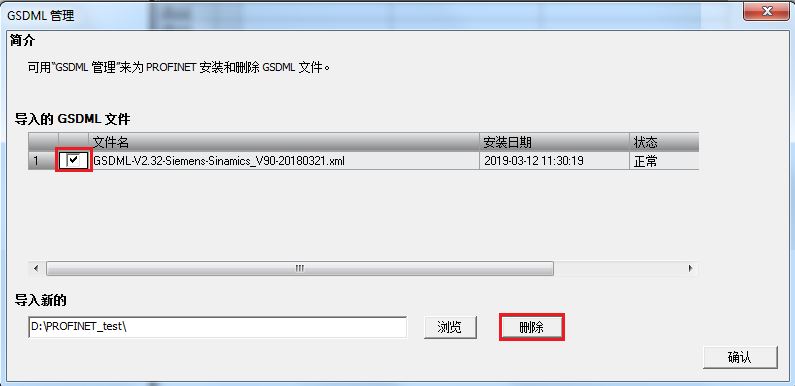

紧接步骤5所示界面，对于长期不使用的GSD文件，在“导入的GSDML文件”列表中，勾选想要删除的文件的复选框，点击删除。

图5.删除GSD文件

在弹出的对话框中点击Yes，即可删除GSD文件，如图6.确认删除所示。

图6.确认删除
