西门子WinCC V7.5 报警关联过程值

WinCC 报警触发时可以记录下触发时刻某一个变量的值，如电机故障时记录下电机电流值。

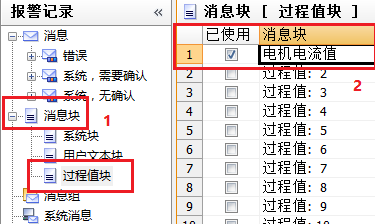

1. 在报警记录编辑器中选择消息块，选择过程值块.

2. 在右边列表中勾选“过程值：1”，并且修改消息块文本为：电机电流值。

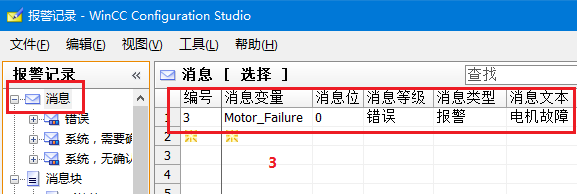

3. 在消息列表中创建电机故障报警，选择消息变量/消息位，填写消息文本等 。

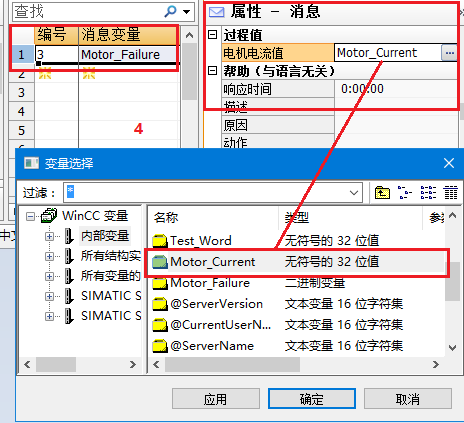

4. 在组态的消息属性列表中，找到过程值-电机电流值 选项，选择电机电流值变量。

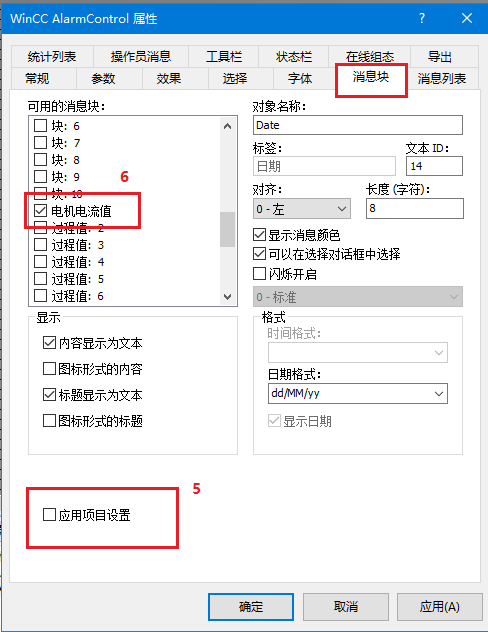

5. 打开报警控件属性对话框（双击报警控件可打开），在属性对话框中选择消息块，取消“应用项目设置”选项。

6. 勾选“电机电流值”选项。

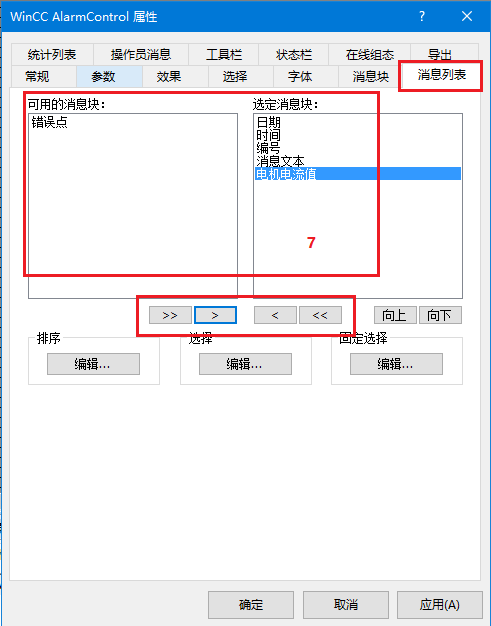

7. 在属性对话框中选择消息列表，把电机电流值块，从左边列表加入到右边列表。

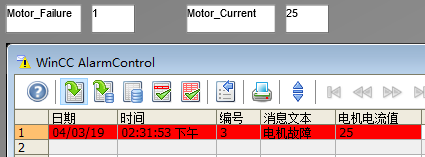

项目激活运行后，当电机故障报警被触发，会记录下当时的电机电流值。
